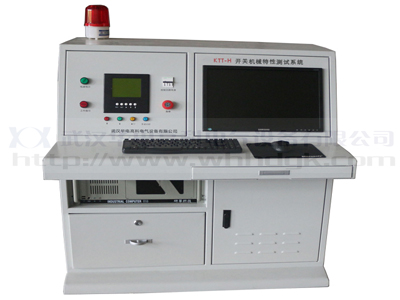

KTT-H開關機械特性測試系統是我公司最新研制的一款開關機械特性測試儀。系統的硬件構架與目前國際上該領域的著名廠商的產品高度一致，并且由于元器件條件進步，某些參數具有國際領先水平。測試軟件運行在windows操作下，軟件空載測試的全過程和后期的數據管理。操作界面使用觸摸屏，使得現場操作更加簡便，快捷。
儀器特點：
●本儀器采用12寸LED觸摸屏，使用windows操作系統，配備通用64G固態硬盤存儲數據；
●15個觸電通過；
●9個模擬量輸入通道；
●控制方式包含內控、外控、手力三種方式；
●可根據“占行程百分比”、“占開距百分比”、“時間”、“行程”四種定義方式分式別定義觸頭運動速度，滿足各種速度測試要求用戶可自定義打印報表。
●可同時安裝三個傳感器進行測試。
|
測試臺輸入電壓：三相四線，AC380V±10%，50Hz各工位具有獨立電源模塊，電源參數如下 |
|||
|
設備電源輸出 （自動調壓） |
電源回路 |
電源類型 |
電源輸出范圍 |
|
合閘回路 |
AC |
0-300V/10A |
|
|
DC |
10-270V/10A |
||
|
分閘回路 |
AC |
0-300V/10A |
|
|
DC |
10-270V/10A |
||
|
儲能回路 |
AC |
0-300V/10A |
|
|
DC |
0-270V/10A |
||
|
時間測量范圍 |
1~40000ms，分辨率：0.033ms，精度：±（0.05%t+0.033）ms |
|
行程測量范圍 |
0~9999mm，分辨率：0.01，精度：傳感器總長/（214-1）mm |
|
速度測量范圍 |
0~20m/s，分辨率：0.01m/s |
|
線圈電流測試范圍 |
0~15A（如需要更大測量范圍，可定制） |
|
電流波形幅值精度 |
≤1%FS，采用14位高精度AD轉換器，采樣頻率1K~30K可根據測試需求智能調節 |
|
工作條件 |
濕度-10℃~50℃，濕度≤85%RH，不結露 |
|
體積 |
小于1000mm×1000mm×1800mm |
|
顏色 |
計算機灰 |
|
重量 |
不大于330Kg |
